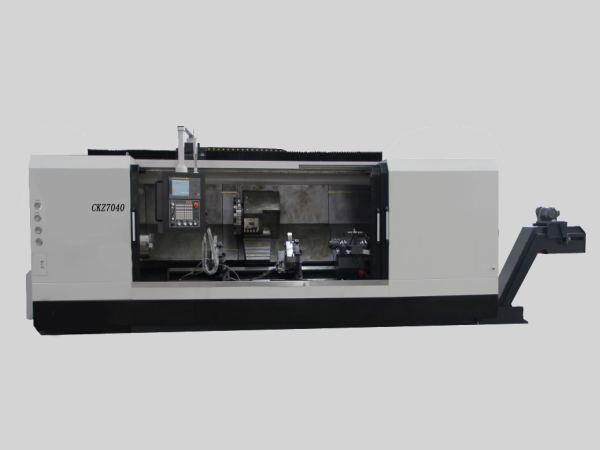

名 稱 |
單位 |
參數 |
備注 |
|
|
機床能力 |
||||
|
床身上最大回轉直徑 |
mm |
φ650 |
|
|
|
床鞍上最大回轉直徑 |
mm |
φ480 |
|
|
|
最大切削直徑 |
mm |
φ500 |
|
|
|
最大切削長度（卡盤面到頂尖） |
mm |
4000 |
|
|
|
傾斜角度 |
Deg |
45 |
|
|
|
主軸中心至地面高度 |
mm |
982 |
|
|
|
最大允許工件重量（包括卡盤） |
卡盤 |
kg |
650 |
|
|
卡盤和尾座 |
kg |
1800 |
|
|
|
導軌跨距 |
X軸 |
mm |
294 |
|
|
Z軸 |
mm |
453 |
|
|
|
軸向進給 |
||||
|
最大行程 |
X軸 |
mm |
340 |
|
|
Z軸 |
mm |
4150 |
|
|
|
快速進給速度 |
X軸 |
m/min |
15 |
|
|
Z軸 |
m/min |
12 |
|
|
|
絲杠直徑x螺距 |
X軸 |
mm |
φ40x10 |
|
|
Z軸 |
mm |
φ63x12 |
|
|
|
導軌形式 |
X軸 |
|
RGW45 |
|
|
Z軸 |
|
RGH55 |
|
|
|
進給電機功率 |
X軸 |
kw |
3 |
|
|
Z軸 |
kw |
3 |
|
|
|
進給電機扭矩 |
X軸 |
N.m |
27 |
|
|
Z軸 |
N.m |
36 |
|
|
|
主軸 |
||||
|
主軸鼻端形式 |
|
A2-8 |
選配A2-11 |
|
|
主軸軸承直徑（前/后） |
mm |
φ200/φ180 |
|
|
|
卡盤型號 |
|
10” |
選配12” |
|
|
主軸通孔孔徑 |
mm |
φ87 |
|
|
|
卡盤孔直徑（中空） |
mm |
φ75 |
|
|
|
主軸轉速 |
r/min |
2000 |
|
|
|
主軸電機功率 |
kW |
22 |
|
|
|
主軸最大扭矩 |
N.m |
420 |
|
|
|
主軸電機額定轉速 |
rpm |
750 |
|
|
|
刀塔 |
||||
|
刀塔形式 |
|
伺服液壓 |
|
|
|
刀塔中心高 |
mm |
100 |
|
|
|
刀盤直徑 |
mm |
420 |
|
|
|
刀盤厚度 |
mm |
100 |
|
|
|
刀位數 |
|
12 |
|
|
|
換刀時間 |
30° |
s |
0.15 |
|
|
45° |
s |
0.2 |
|
|
|
180° |
s |
0.65 |
|
|
|
外圓刀具尺寸 |
mm |
25 |
|
|
|
鏜桿直徑 |
mm |
φ40 |
|
|
|
尾座 |
||||
|
頂尖形式 |
|
液壓 |
選配液壓旋轉 |
|
|
芯軸直徑 |
mm |
Φ150 |
|
|
|
頂尖錐度 |
|
MT#5 |
|
|
|
頂尖行程 |
mm |
120 |
|
|
|
導軌類型 |
|
硬軌 |
|
|
|
導軌跨距 |
mm |
340 |
|
|
|
尾座行程 |
mm |
3850 |
|
|
|
尾座移動方式 |
|
床鞍拖動手動鎖緊壓板型 |
選配可編程控制并自動鎖緊型 |
|
|
機床精度 |
||||
|
定位精度 |
X軸 |
mm |
0.01 |
|
|
Z軸 |
mm |
0.015 |
|
|
|
重復定位精度 |
X軸 |
mm |
0.005 |
|
|
Z軸 |
mm |
0.01 |
|
|
|
其他 |
||||
|
液壓油箱容量 |
L |
60 |
|
|
|
冷卻液箱容量 |
L |
280 |
|
|
|
潤滑油壺容量 |
L |
2 |
|
|
|
機床占地面積 |
長度+ |
mm |
6000 |
|
|
寬度+ |
mm |
2204 |
|
|
|
機床高度+ |
mm |
1941 |
|
|
|
機床總長度（含排屑機）+ |
mm |
7570 |
|
|
|
機床重量+ |
kg |
9700 |
|
|
