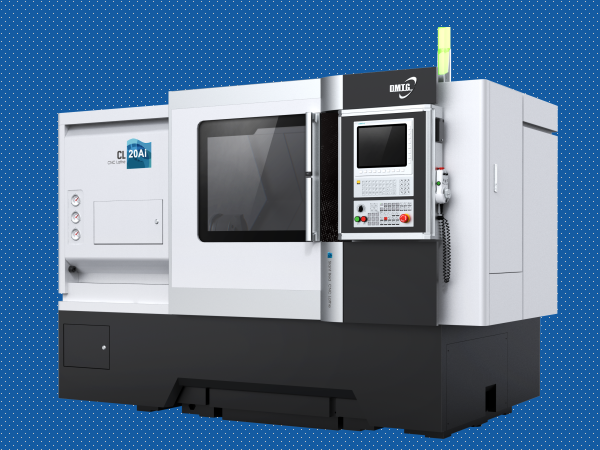

1、加工范圍

最大回轉直徑mm

φ400

最大切削直徑（軸/盤）mm

φ165/φ200

最大切削長度mm

400

2、卡盤

卡盤尺寸

6″中實 氣動

3、主軸

主軸頭型式

ISOA2－5

主軸轉速范圍r/min

50～3500

主軸前軸承直徑mm

φ80

主軸通孔直徑mm

φ46

通過棒桿直徑mm

φ31（采用中空卡盤、中空油缸時）

4、進給驅動

快速移動速度 m/min

X軸20        Z軸24

切削進給速度 mm/min

0～5000

X/Z軸最大行程mm

X軸360（排刀架）

Z軸 410

5、機床精度標準

定位精度：

（X）0.011mm    （Z）0.011mm

重復定位精度：

（X）0.004mm    （Z）0.004mm

正反差值：

（X）0.007mm    （Z）0.007mm

執行GB/T16462.4－2007《數控臥式車床精度檢驗》標準。

6、主軸轉動系統

主軸功率kw

5.5/7.5

主軸扭矩Nm

62/85

7、進給系統

交流伺服電機扭矩

X/Z軸         7Nm/7Nm

8、排刀架

刀柄尺寸

20mm×20mm

內孔刀柄尺寸

最大φ25 mm

9、機床結構

機床設計制造符合ISO國際標準

機床所有零部件和各種計量單位全部符合國際單位（SI）標準

X/Z軸導軌形式：線性導軌

X/Z軸絲杠形式：滾珠絲杠

10、機床保護

機床防護裝置安全、齊全、可靠

符合GB15760－1995《金屬切削機床安全防護通用技術條件》

機床噪聲：符合國家標準＜83dB（A）

電控柜冷卻采用冷熱交換器降溫，密封防塵，防護等級IP54

11、潤滑系統

采用自動集中潤滑裝置，對各滑動面及滾珠絲杠實行強制潤滑

油位過低（缺油）時機床顯示報警

潤滑油

T68#導軌潤滑油

潤滑箱容積L

1.8

潤滑電機功率W

3

12、冷卻系統

冷卻箱容積 L

200

華樂士冷卻泵W

電機功率180

13、電氣系統

符合GB/T5226.1－1996《工業機械電氣設備第一部分：通用技術條件》標準

系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能

配有RS232標準通訊接口

數控系統

FANUC 0i- TF(5)

14、機床配件及外購件

機床配件及外購件均選用國內、外優質產品（詳見外購件清單）

15、排屑裝置

集屑箱

16、三色警示燈

紅燈

顯示報警

黃燈

顯示程序結束

綠燈

顯示程序正在執行中

17、機床電源

電源電壓范圍

交流三相380V ± 10%  50HZ

機床用電總功率KVA

最大15

18、機床顏色

機床標準顏色

□大連機床集團有限責任公司機床出廠標準色

用戶要求的顏色

□             （提供色板）

19、機床外形尺寸及重量

長×寬×高mm

2785 × 1600 × 1850

機床重量kg

2900

20、包裝箱

尺寸

國內木箱

長×寬×高mm

2960 × 2320 × 2380

金屬底排

長×寬×高mm

2940×2310×2060

21、標配數控系統

及各向驅動電機

數控系統

FANUC 0i –TF(5)

主軸電機

ZJY208-5.5BH

(5.5/7.5 kW）

X/Z向

驅動電機

βiSc 8/βiSc 8

(7/7Nm)

22、超強的連續加工能力

例如：工件材料45#，直徑100mm，當切削速度為938r/min時，該機床可以達到切深2.5mm，進給量0.25mm/r進行連續切削。
