名稱

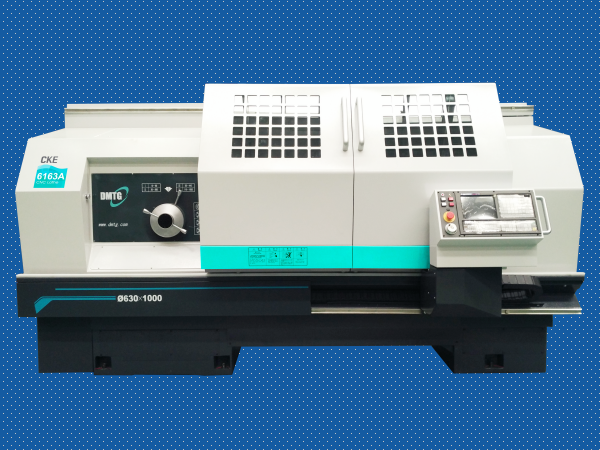

機床型號：CKE6163A、CKE6180A、CKE61100A

床身上最大工件回轉直徑

φ630、φ800、φ1000 mm

滑板上最大工件回轉直徑

φ320、φ490、φ700mm

最大工件長度

1000/ 1500/ 2000 / 3000/4000/5000mm

最大加工長度（立式四工位刀架）

（臥式六位或臥式八工位刀架）

785 / 1245 / 1845 / 2745/3785/4745mm

690 / 1140 / 1740 / 2640/3660/4640 mm

最大車削直徑（立式四工位刀架）

630、800、800mm

（臥式六位刀架）

620、620、620 mm

（臥式八工位刀架）

620、620、620 mm

主軸中心高

315、400、515 mm

工件極限重量(只使用卡盤)

1000 kg

主電機功率 （普通型）（變頻型）

11kW

主軸通孔直徑

φ100 mm

主軸通孔錐度

前端公制120

主軸頭

C11

主軸轉速范圍 （普通型）手動 18級：7.5～1000r/min（7.5、10、13、18、23、31、43、56、75、100、132、178、240、310、420、575、740、1000）

（自動檔/手動檔+變頻型）無級10～1000r/min（10～90、20～200、50～445、110～1000）

尾座套筒直徑

φ100mm

尾座套筒行程

手動尾座240 mm

尾座套筒錐孔錐度

莫氏6號

刀架最大行程       橫向(X)  | 縱向(Z)

320、400、400 mm | 790/ 1250/ 1850/ 2750 /3790/4750mm

滾珠絲杠直徑×螺距  橫向（X）| 縱向（Z）

φ32×5  (mm)  |  φ50×10  (mm)

快速進給           橫向（X）| 縱向（Z）

4m/min  |  3.5~7.5m/min

最大切削速度       橫向（X）| 縱向（Z）

0.01~2000mm/min  |  0.01~4000mm/min

工件加工精度

IT6～ IT7

工件表面粗糙度

Ra1.6

定位精度           橫向（X）| 縱向（Z）

0.018 mm | 0.024mm（>800～1250）| 0.026mm（>1250～2000）| 0.030mm（>2000）

重復定位精度       橫向（X）| 縱向（Z）

0.006 mm  |  0.011mm（>800～1250）|  0.014mm（>1250～2000）| —（>2000）

刀桿截面

□32×25 mm

重復定位精度

0.008 mm

換刀時(單工位)

2.9sec(90°)

工件加工精度

IT6～ IT7

工件表面粗糙度

Ra1.6

電源形式

交流三相/380 V±10% /50Hz±2Hz

用電容量

27KVA

水箱容積

90L（1、1.5米規格）；50L（2、3米規格）

冷卻泵電機功率

150 W

冷卻泵流量

25 L/min

外形尺寸(CKA6163A、80A)

3455x2020x1805(1000)

3905x2020x1805(1500)

4505x2020x1805(2000)

5405x2020x1805(3000)

6455x2020x1805(4000)

7535x2020x1805(5000)

外形尺寸(CKA61100A)

3455x2020x2000(1000)

3905x2020x2000(1500)

4505x2020x2000(2000)

機床凈重(KG

CKЕ 6163A

4800/5100/5600/5900/7100/8100

CKЕ 6180A

5300/5600/6100/6400/7600/8600

CKЕ 61100A

5600/6000/6500
